믹서 & 스피커 사용법

전원 켜기

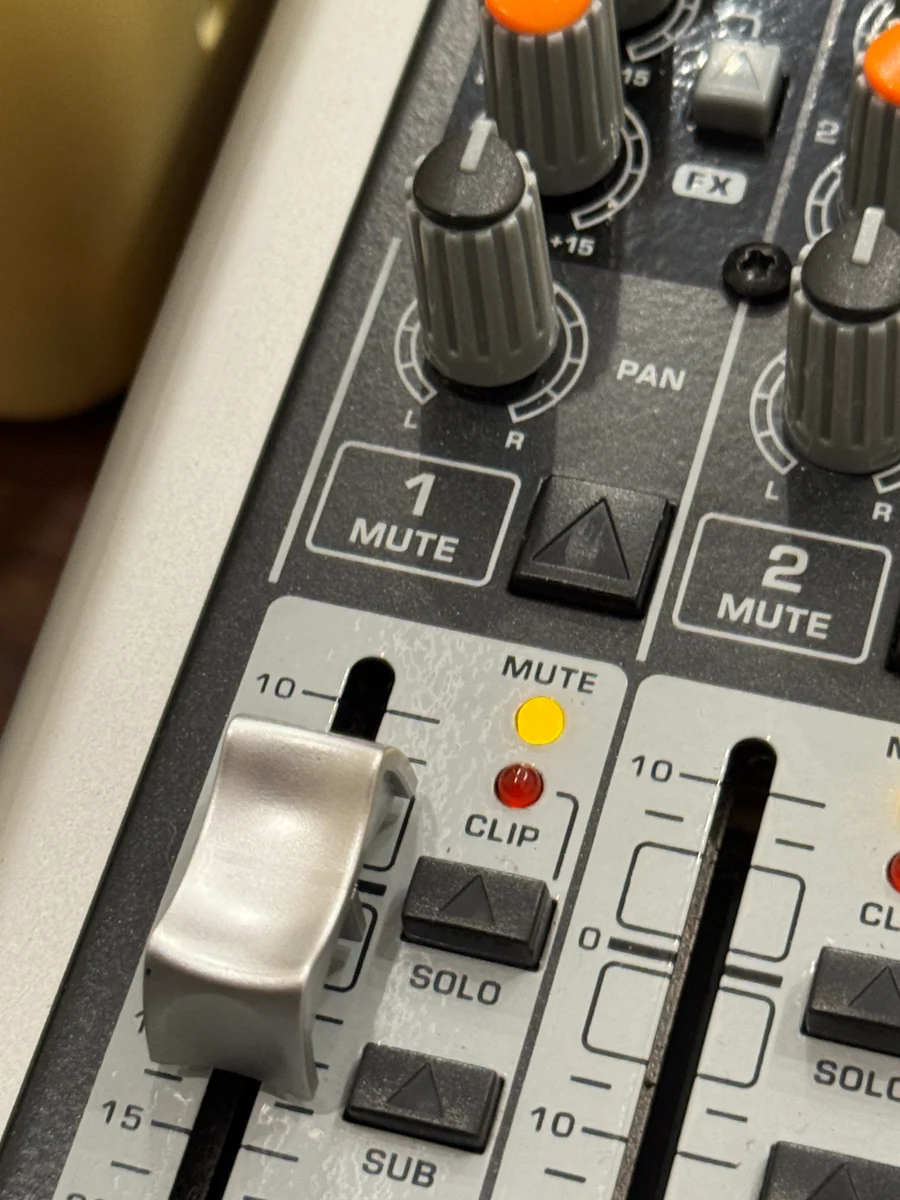

버튼을 누르기 전에 믹서의 채널 MUTE 버튼이 눌려 있는지, 모니터용 파워믹서의 ‘보컬 모니터’·‘드럼 모니터’ 볼륨이 내려가 있는지 확인합니다. 믹서가 켜진 상태에서는 노란색 MUTE 표시등이 켜지면 해당 채널이 뮤트된 상태입니다.

인이어 사용자는 믹서·스피커 전원 조작 전에 인이어 수신기 또는 헤드폰 앰프의 음량도 최소로 낮춥니다.

1. 태블릿에서 입실 버튼을 누릅니다.

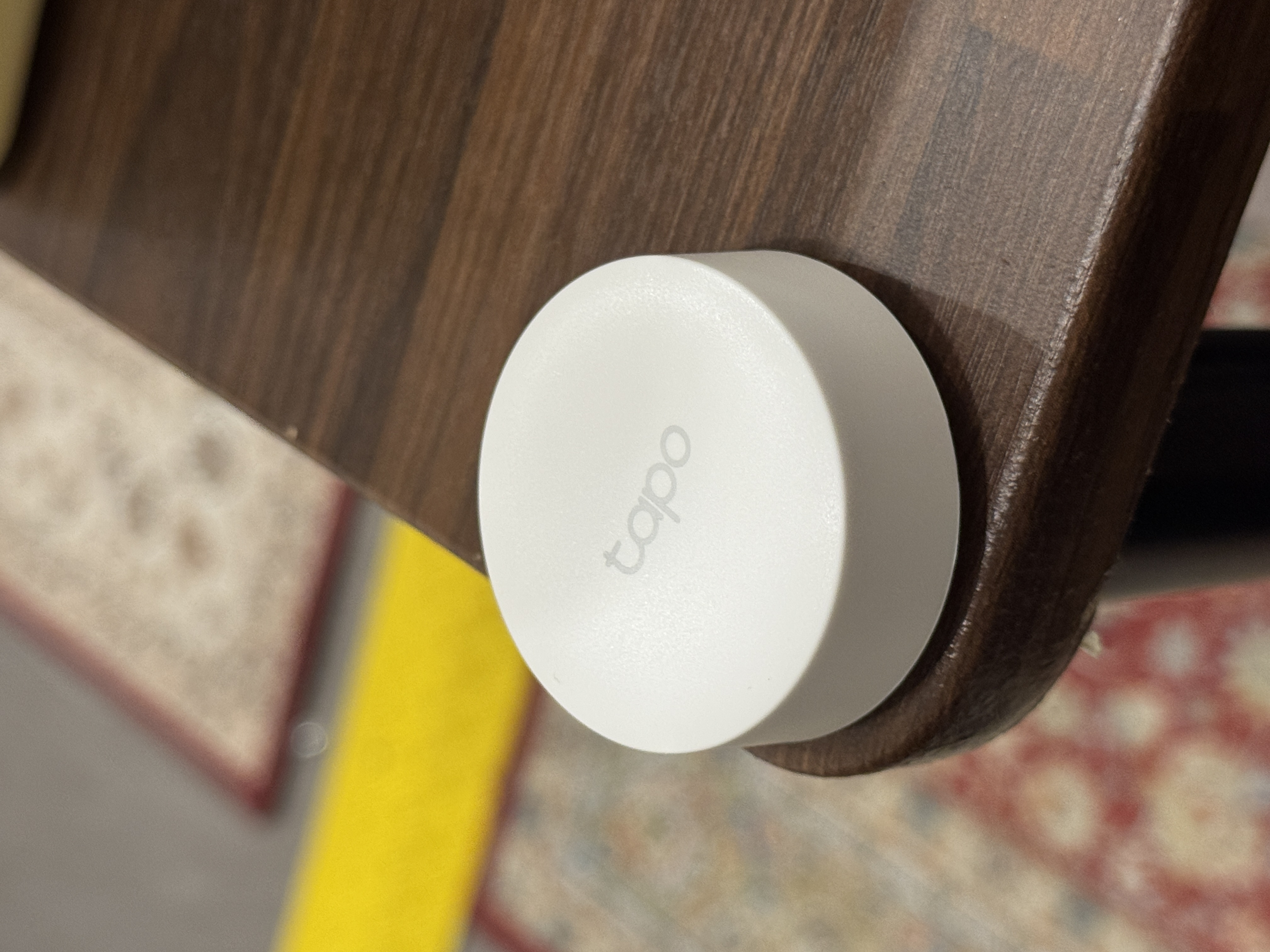

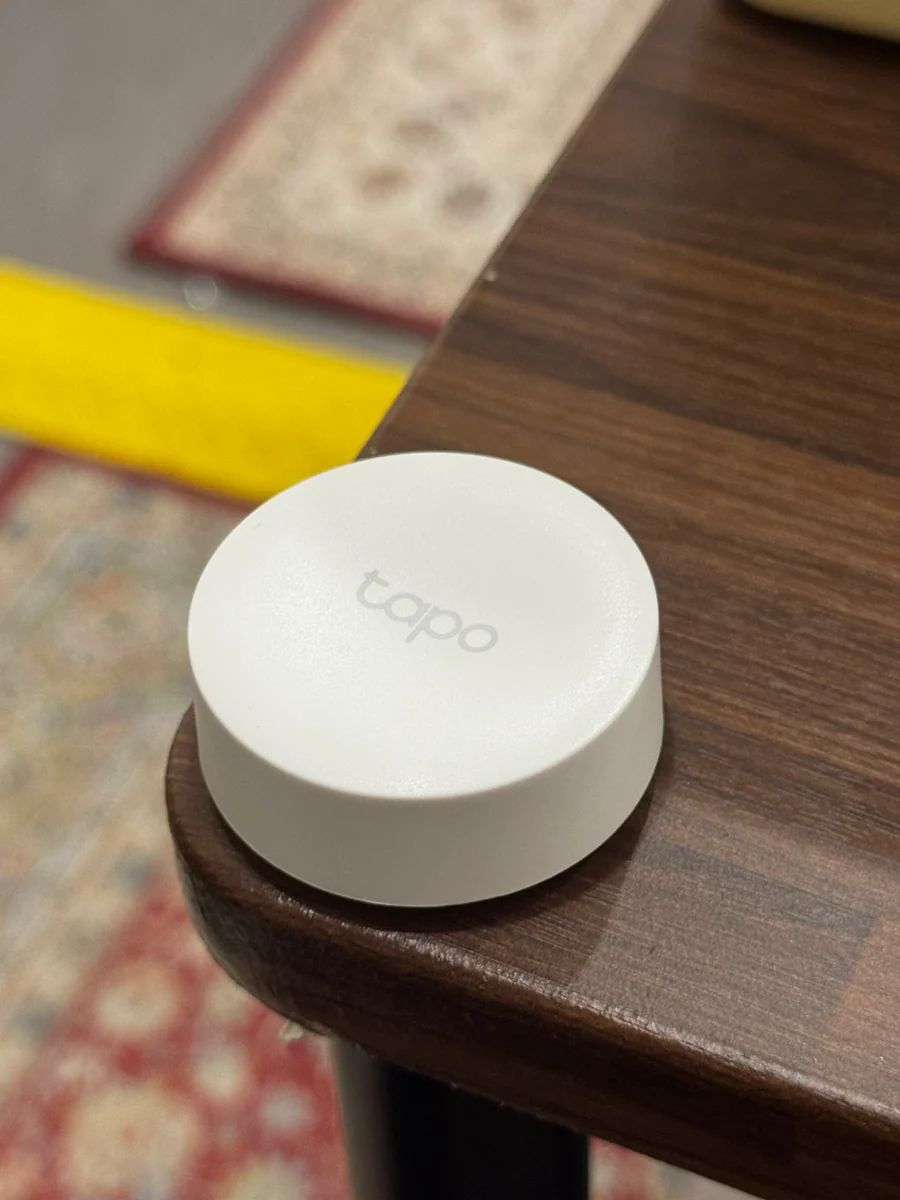

2. 위 뮤트·볼륨 확인을 마친 뒤, 흰색 Tapo 원터치 전원 버튼을 한 번 누릅니다.
3. 믹서와 메인 스피커가 순서대로 켜질 때까지 기다립니다. 드럼 쪽 스트립에 초록색 완료 표시가 나올 수 있지만, 조명 모드나 연결 상태에 따라 생략될 수 있습니다. 조명만으로 전원 상태를 판단하지 않습니다.
4. 사용할 채널의 페이더를 낮춘 뒤 MUTE를 해제합니다. 소리를 내면서 페이더를 천천히 올립니다.

원터치 전원 버튼이 작동하지 않으면 홈어시스턴트 Home 화면의 퇴실 버튼 아래 ‘믹서&스피커 전원’ 버튼을 이용합니다. 뮤트와 모니터·인이어 음량을 확인한 뒤 화면의 켜기 또는 끄기 안내를 따릅니다. 켜기는 입실 후 이용할 수 있습니다. 화면 버튼도 반응하지 않으면 연타하거나 플러그를 개별 조작하지 말고 운영진에게 확인합니다.

믹서와 스피커의 물리 전원 스위치는 ON 상태로 유지합니다. 입실만으로 믹서와 메인 스피커가 자동으로 켜지지는 않습니다.

사진 크게 보기 ↗

내 파트 찾기

9/10 채널은 현재 용도가 지정되어 있지 않습니다.

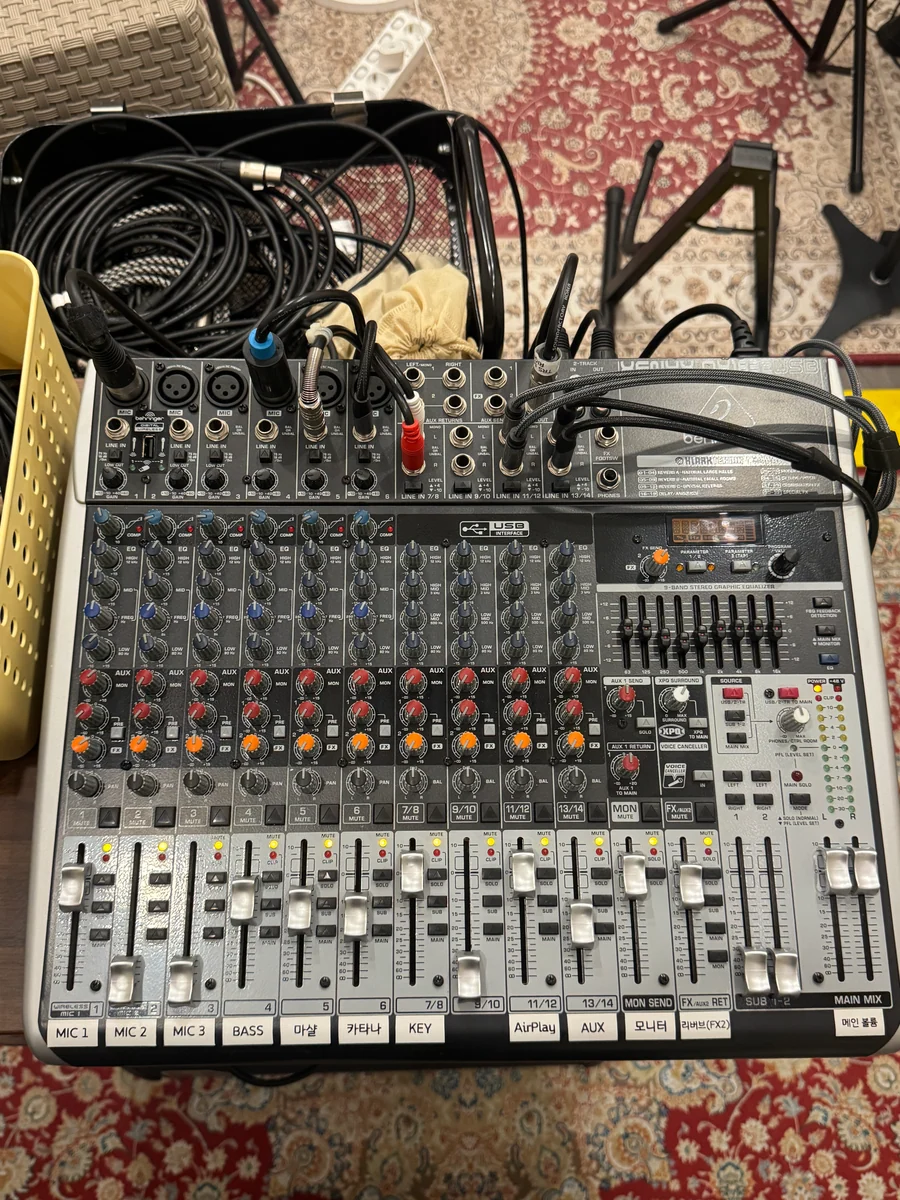

믹서 아래쪽에 붙은 흰색 라벨을 확인합니다. 페이더는 위아래로 움직이는 은색 손잡이입니다.

사진 크게 보기 ↗

음량 조절의 기본

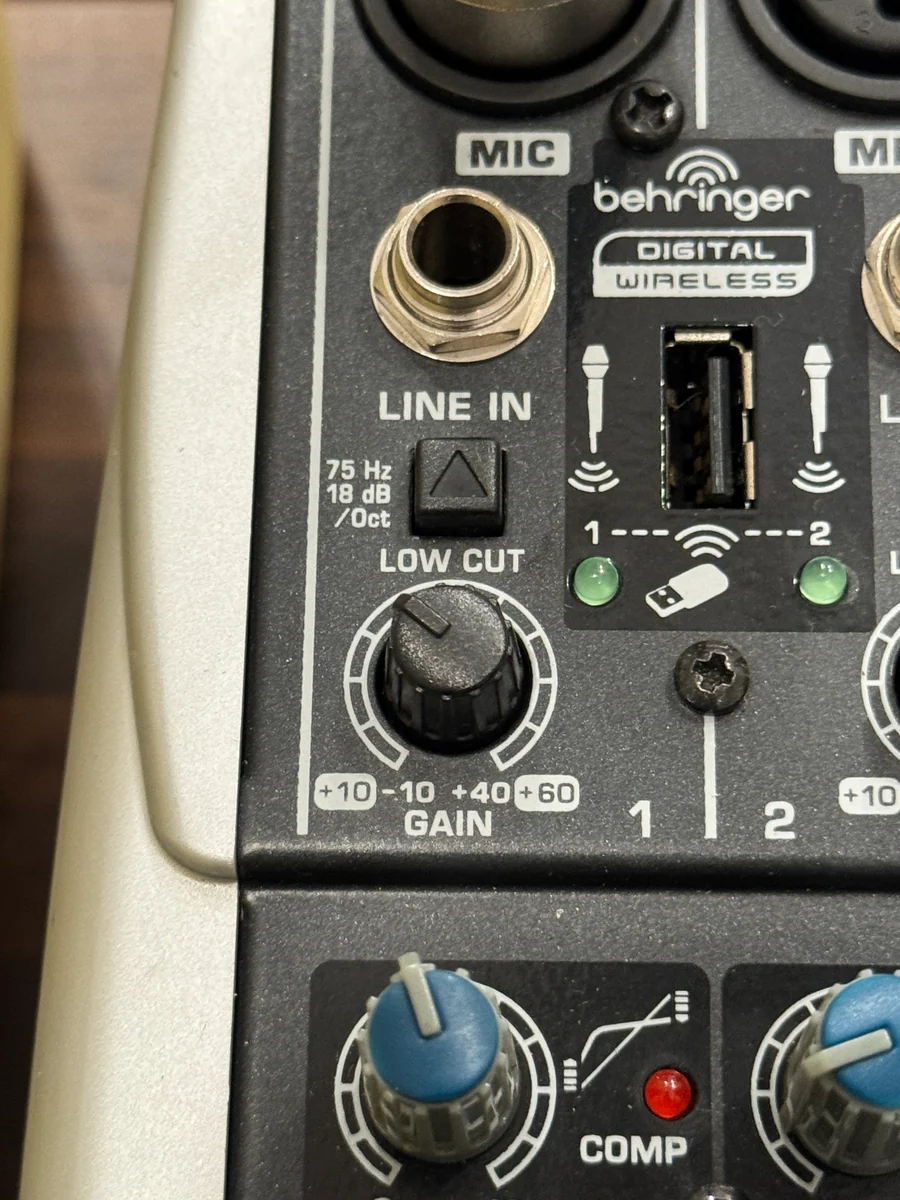

• 음량은 가급적 내 채널의 페이더로 조절합니다. 위쪽의 검은색 GAIN 노브는 입력 감도를 정하는 설정이므로 임의로 돌리지 않습니다.

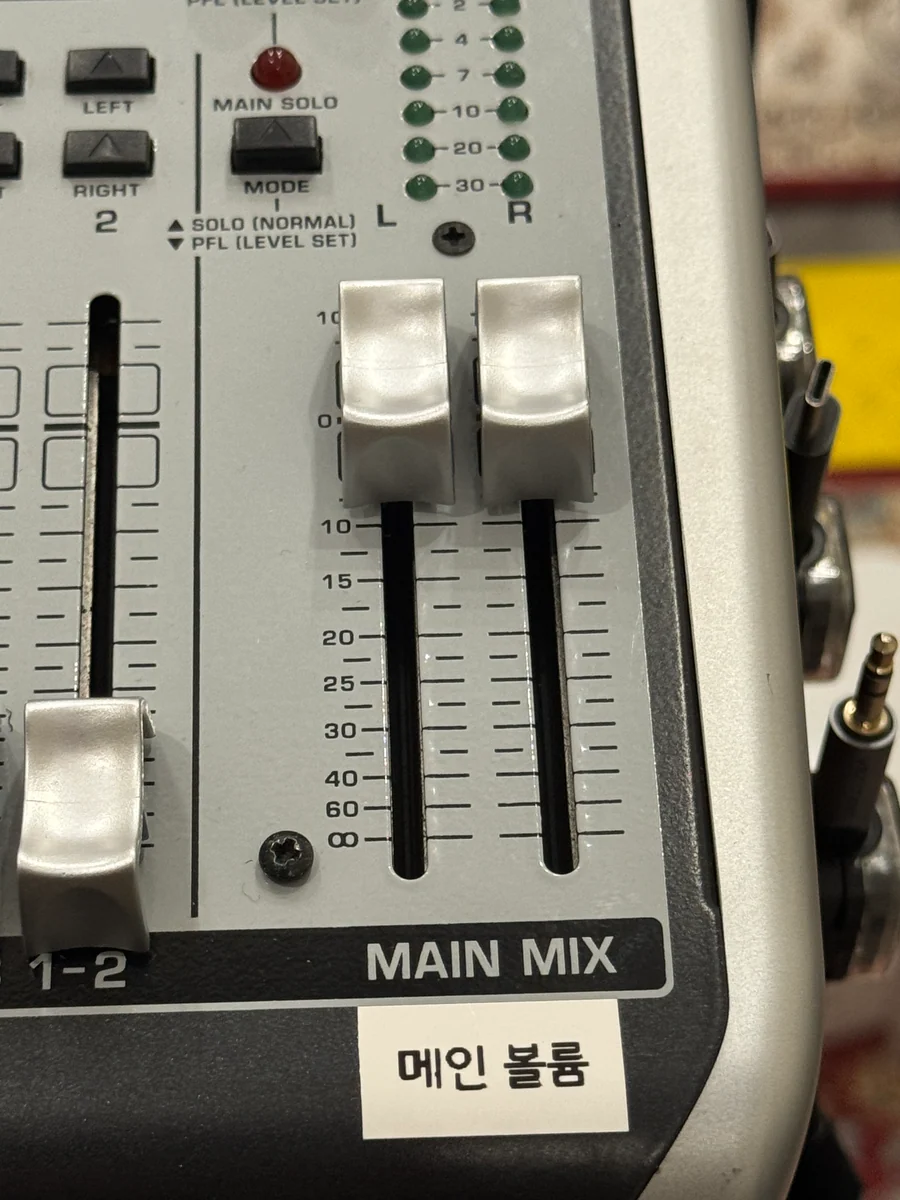

• 한 파트만 크거나 작으면 해당 채널을 조절합니다. 맨 오른쪽 MAIN MIX 두 페이더는 메인 스피커 전체 음량에 영향을 줍니다. 0을 기준으로 사용하되 필요에 따라 조절할 수 있습니다. 좌우를 균형 있게 움직이고, 오른쪽 출력 미터의 빨간 CLIP이 켜지지 않도록 여유를 둡니다.

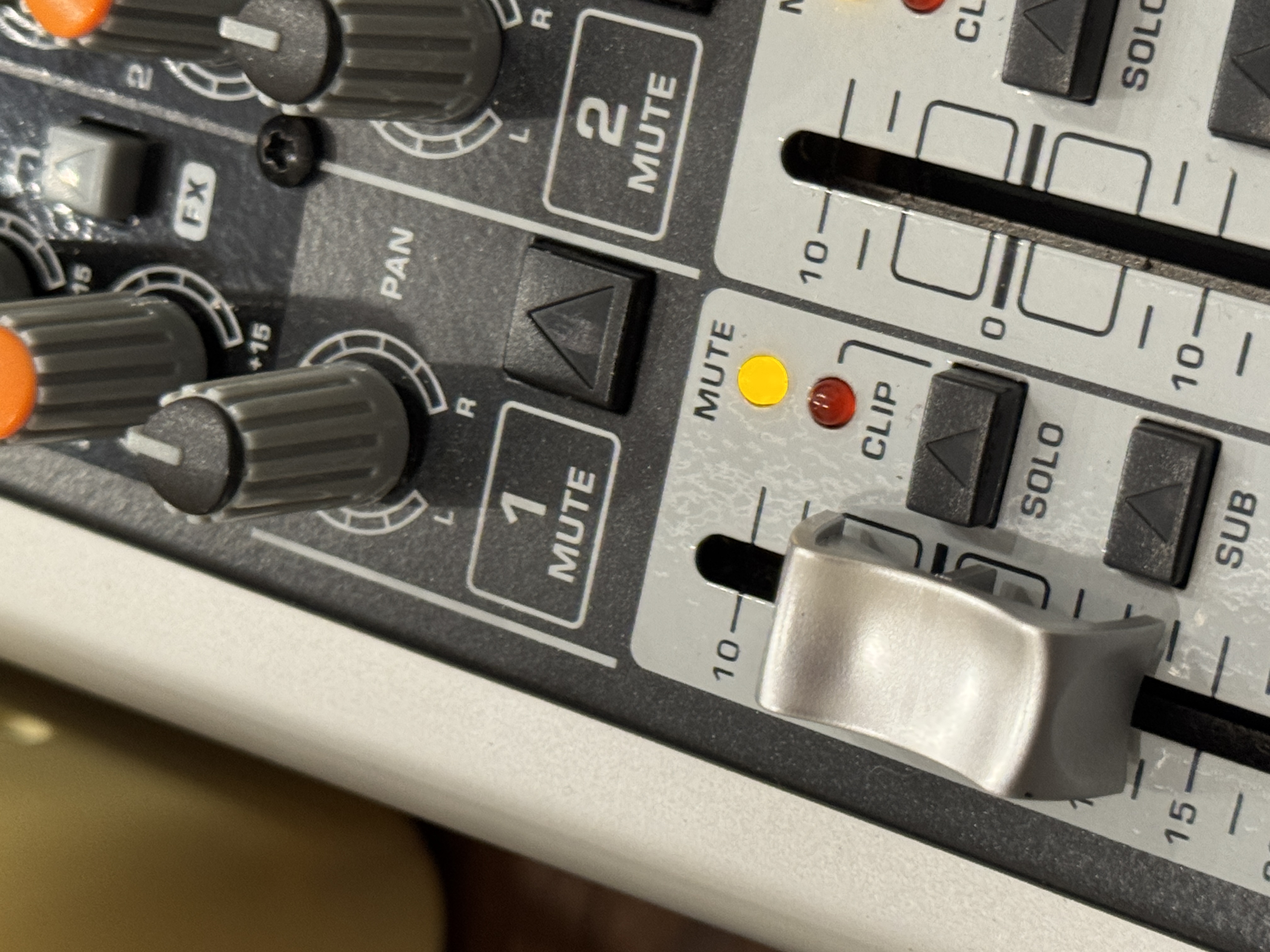

• 페이더의 0은 무음이 아닙니다. 소리를 끊으려면 MUTE를 사용합니다. 페이더를 맨 아래 −∞까지 내리면 그 경로의 음량이 최소가 됩니다.
• 채널 페이더나 MUTE만으로 모니터·인이어 소리까지 꺼졌다고 판단하지 않습니다. 각 경로를 별도로 확인합니다.
• 인이어 AUX 1의 PRE 설정은 인이어 항목을 따릅니다. 그 외 SOLO·SUB·MAIN 등 신호 경로 버튼은 현재 설정을 유지합니다.

사진 크게 보기 ↗

사진 크게 보기 ↗

보컬 — MIC 1 · MIC 2 · MIC 3

목소리 크기 맞추기

1. 사용할 마이크가 MIC 1·2·3 중 어느 채널인지 확인합니다.
2. 해당 페이더를 낮춘 상태에서 MUTE를 해제합니다. 노란색 MUTE 표시등이 꺼졌는지 확인합니다.
3. 실제로 노래할 때의 크기로 소리를 내면서 해당 페이더를 천천히 올립니다.

마이크를 스피커 쪽으로 향하지 않습니다. ‘삐—’ 하는 하울링이 나면 음량을 즉시 낮추고, 모니터에서도 소리가 나는지 확인합니다.

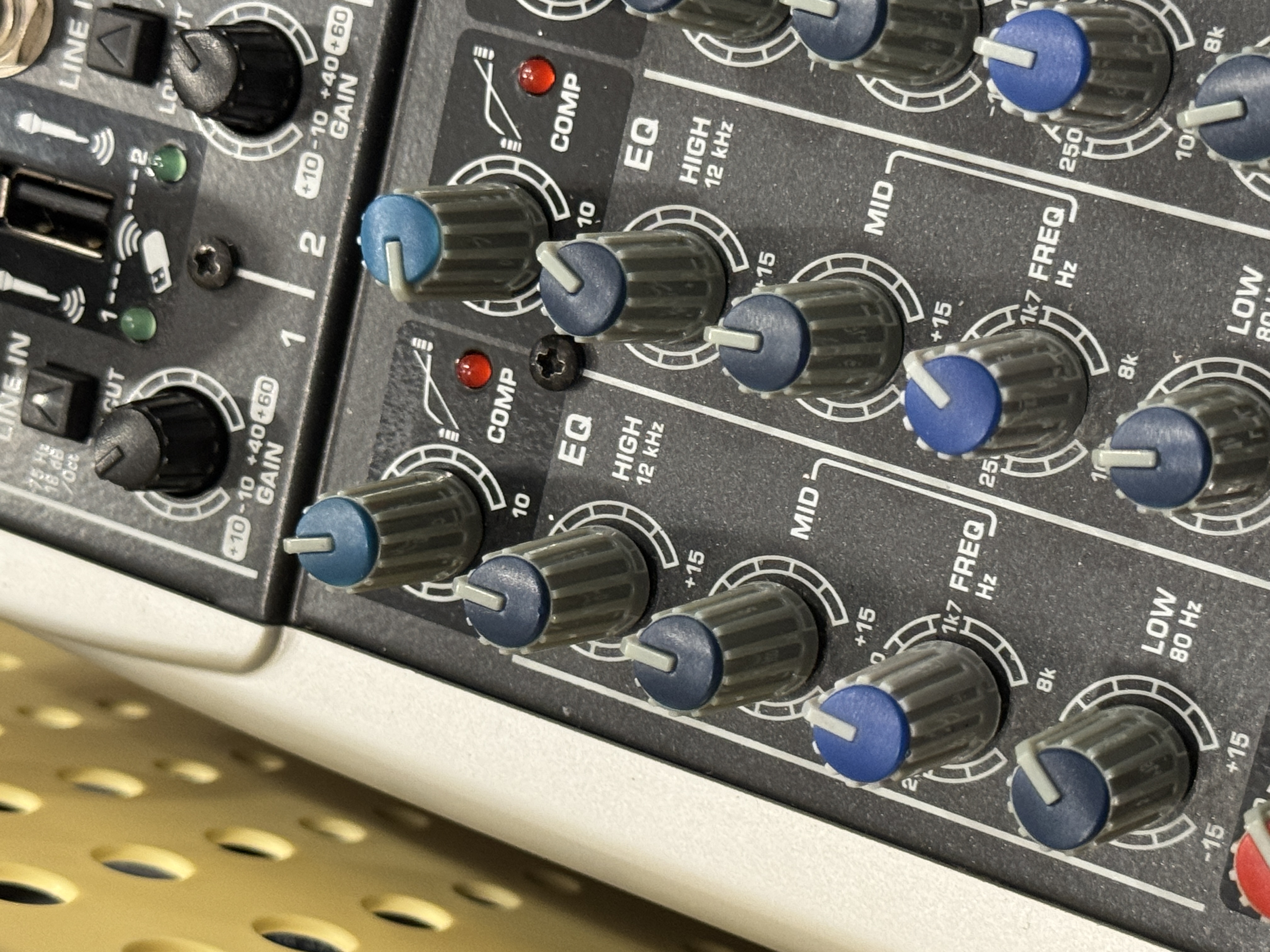

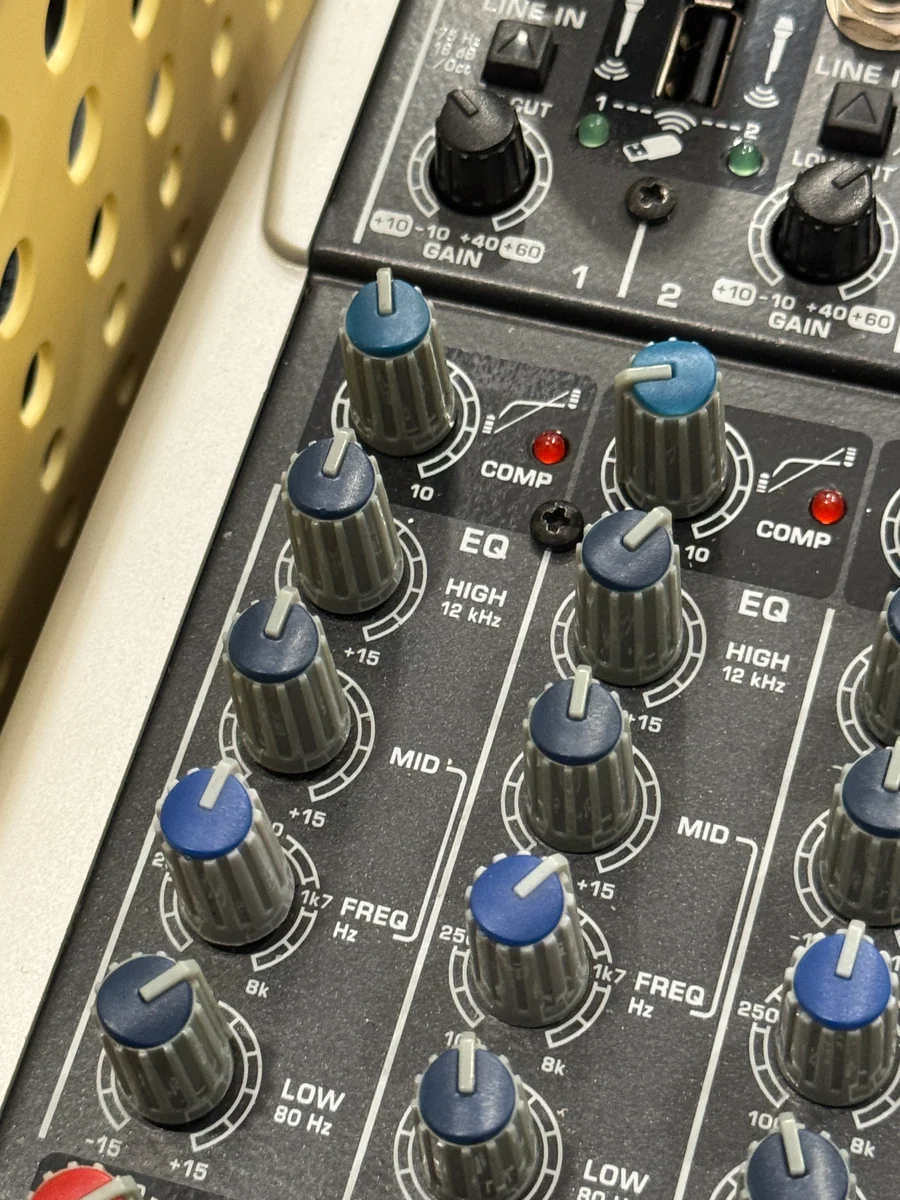

음색 조절 — COMP · EQ · LOW CUT

현재 설정에서 필요한 부분만 조금씩 조절합니다. 사진에 찍힌 노브 각도를 권장값으로 따라 맞추지는 않습니다.

사진 크게 보기 ↗

사진 크게 보기 ↗

보컬 리버브 넣기

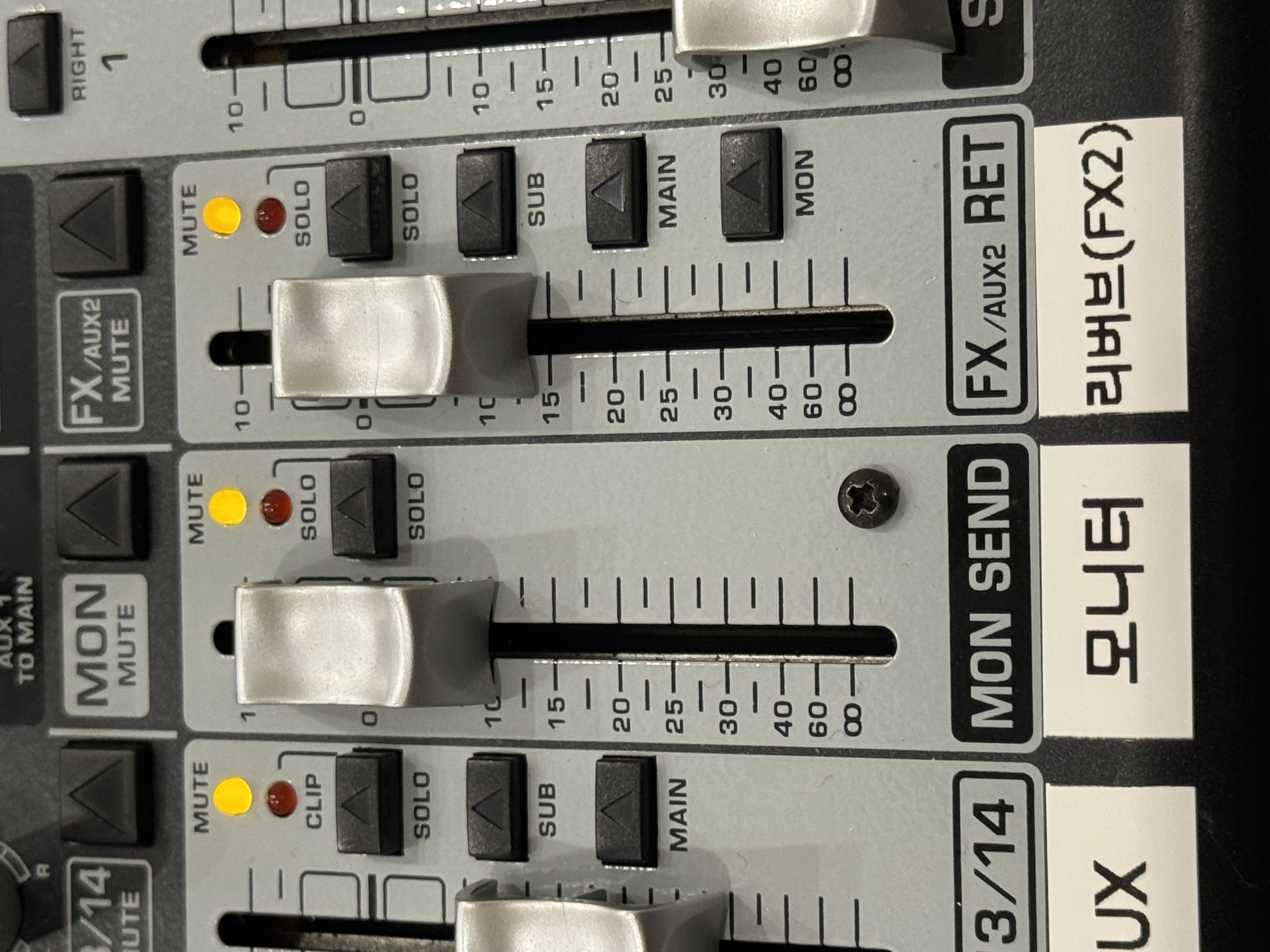

리버브는 목소리 뒤에 붙는 공간감과 잔향입니다. 보컬 원음은 MIC 페이더, 보컬별 리버브 전송량은 주황색 FX 노브, 전체 리버브 양은 ‘리버브(FX2)’ 페이더로 조절합니다.

1. 먼저 MIC 페이더로 리버브 없이도 잘 들리는 보컬 음량을 맞춥니다.
2. 오른쪽 리버브(FX2) / FX/AUX2 RET의 MUTE가 해제되어 있는지 확인합니다.
3. 리버브(FX2) 페이더가 낮아져 있으면 천천히 올립니다.
4. 내 MIC 채널의 주황색 2 / FX 노브로 내 목소리를 리버브에 보내는 양을 조금씩 조절합니다.

내 보컬에만 잔향이 많으면 내 채널의 FX 노브를 낮춥니다. 모든 보컬의 잔향이 많으면 리버브(FX2) 페이더를 낮춥니다. 리버브만 끄려면 리버브(FX2)의 MUTE를 누릅니다.

리버브가 들리지 않으면 MIC 채널과 리버브(FX2)의 MUTE, MIC 페이더, 채널 FX 노브, 리버브 페이더를 차례로 확인합니다. 상단 FX SEND는 효과로 보내는 전체 양에 영향을 주므로 임의로 크게 올리지 않습니다.

사진 크게 보기 ↗

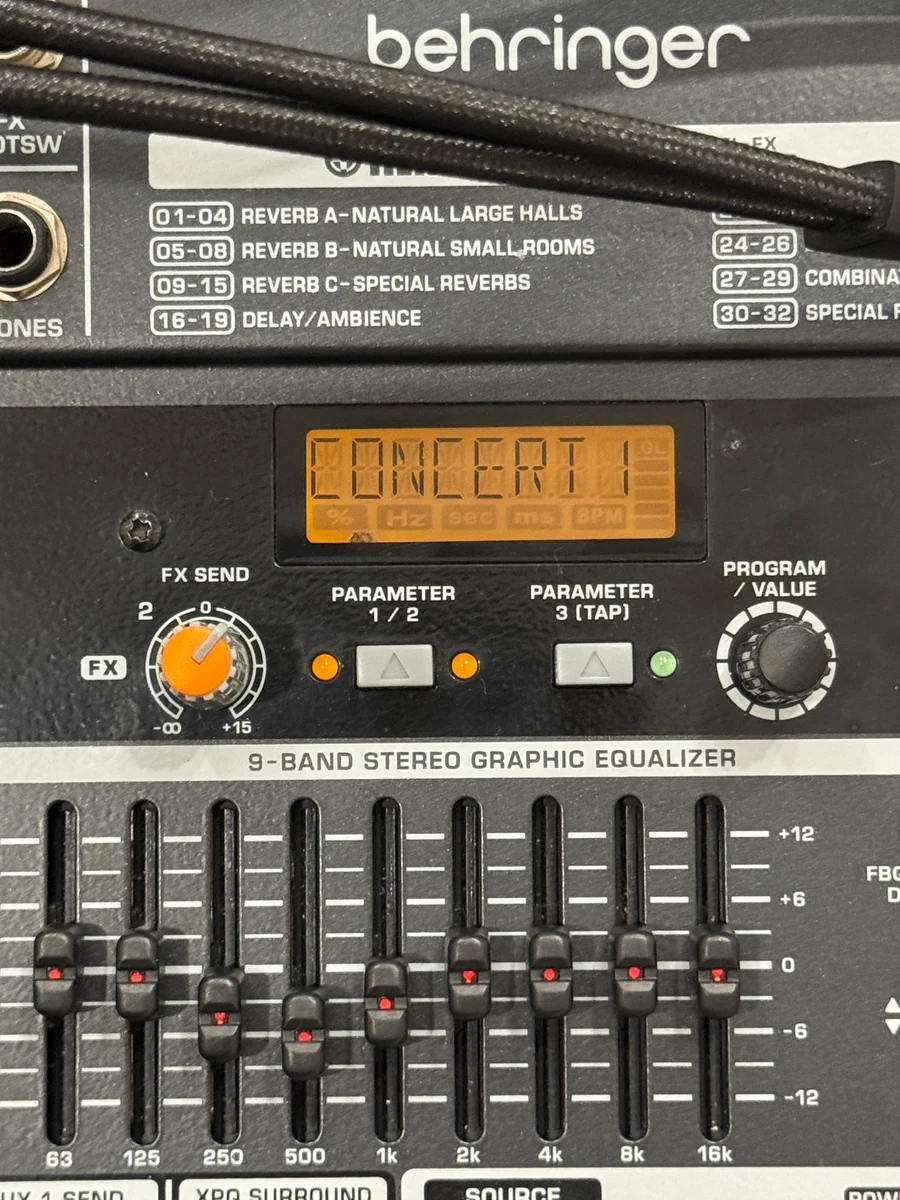

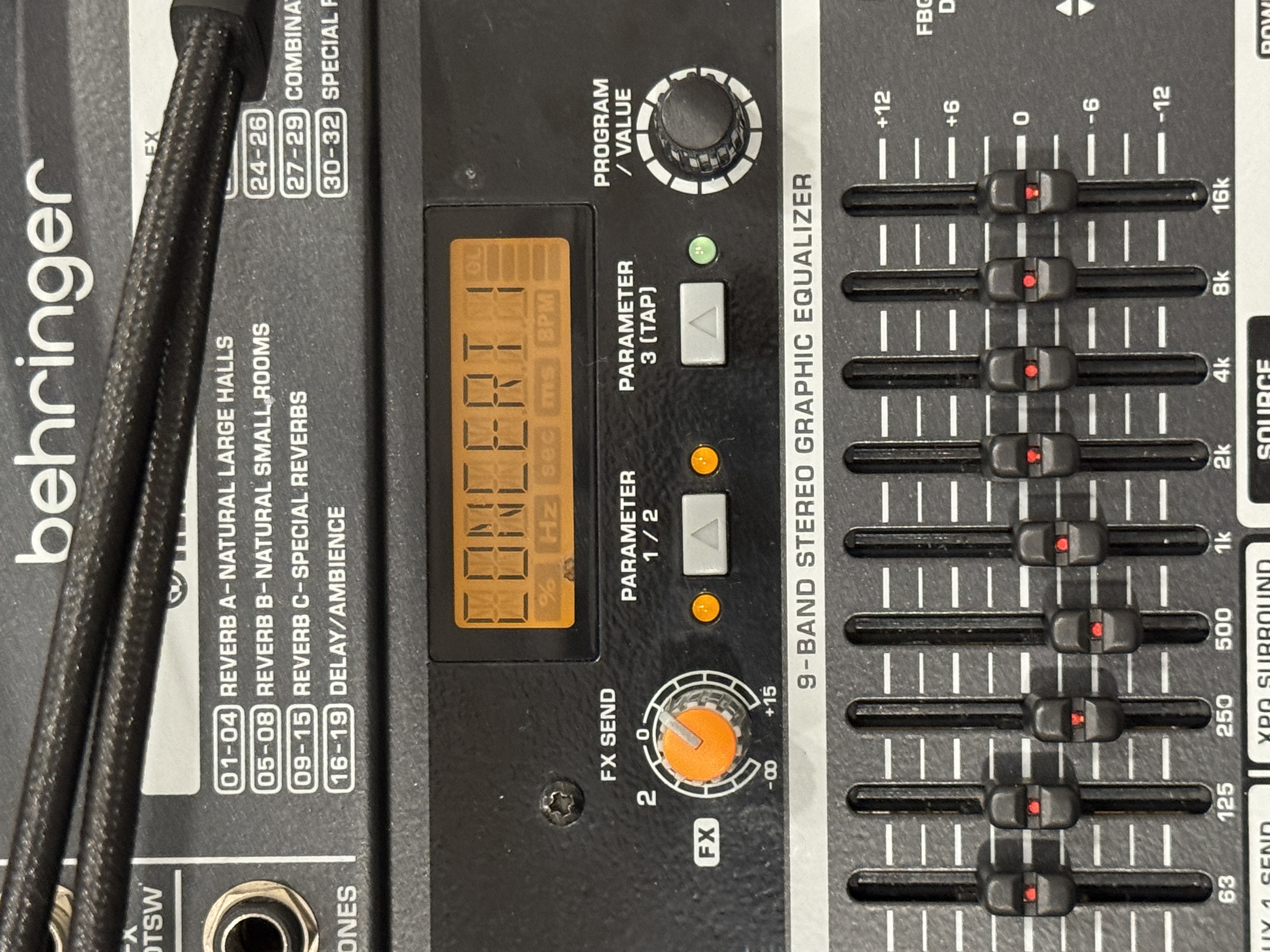

무난한 리버브 선택

보컬에는 콘서트홀 리버브가 무난합니다. 먼저 콘서트홀로 사용하고, 내 채널의 FX 노브와 리버브(FX2) 페이더로 잔향의 양을 맞춥니다. 세부 설정을 바꾸기보다 가사가 또렷하게 들리는 정도로 조절합니다.

사진 크게 보기 ↗

베이스 — 4번 BASS

현재 럼블 100은 INPUT 고장으로 RETURN만 사용합니다. 베이스는 공용 GP-50에 연결하고, 앰프에서 나오는 음량은 GP-50 Master로 조절합니다. 럼블 100 + GP-50 사용법

1. GP-50 또는 개인 프리앰프를 이용해 베이스 소리를 준비합니다. RETURN 케이블을 바꿀 때는 해당 앰프의 공급 전원을 먼저 끕니다.
2. 믹서의 4번 BASS 페이더를 낮춘 상태에서 MUTE를 해제합니다.
3. 베이스를 연주하면서 BASS 페이더를 천천히 올려 메인 스피커에서 들리는 양을 맞춥니다.

믹서 GAIN은 유지합니다. 앰프에서 직접 나오는 소리와 믹서를 거쳐 나오는 소리를 구분해 조절합니다. RETURN 사용 상태에서 믹서에 어떤 경로로 신호가 들어오는지는 현장 배선을 확인해야 합니다. 페이더를 올려도 반응이 없으면 시설 담당자에게 확인하고, 계속 올리지 않습니다.

마샬 — 5번 마샬

1. 마샬 앰프에서 사용할 소리를 준비합니다.
2. 믹서의 5번 마샬 페이더를 낮춘 상태에서 MUTE를 해제합니다.
3. 기타를 연주하면서 마샬 페이더로 메인 스피커에 섞이는 양을 맞춥니다.

앰프 자체 음색 조절과 믹서의 음량 조절을 구분합니다. 믹서 GAIN을 돌려 기타 음색을 만들지 않습니다. 이 페이더를 내려도 앰프 자체의 소리는 남을 수 있습니다.

카타나 — 6번 카타나

1. 카타나 앰프에서 사용할 소리를 준비합니다.
2. 믹서의 6번 카타나 페이더를 낮춘 상태에서 MUTE를 해제합니다.
3. 기타를 연주하면서 카타나 페이더로 메인 스피커에 섞이는 양을 맞춥니다.

믹서 GAIN은 유지합니다. 앰프의 음색이나 출력 설정을 바꾼 뒤에는 소리 크기가 달라질 수 있으므로 페이더를 낮춘 상태에서 다시 확인합니다.

키보드 — 7/8번 KEY

1. 키보드를 켜고 사용할 음색을 선택합니다.
2. 믹서의 7/8번 KEY 페이더를 낮춘 상태에서 MUTE를 해제합니다.
3. 실제 연주할 크기로 건반을 누르면서 KEY 페이더를 천천히 올립니다.

7/8은 하나의 페이더로 조절하는 채널입니다. 음색을 바꾸면 크기가 달라질 수 있으므로 다시 확인합니다. 키보드 볼륨과 믹서 페이더를 동시에 크게 올리지 않습니다.

AirPlay — 11/12번 AirPlay

1. 11/12번 AirPlay 페이더를 낮춥니다.
2. 재생 기기를 ZIZZY Wi-Fi에 연결합니다.
3. 재생 기기의 AirPlay 출력 목록에서 합주실 수신 장치를 선택합니다.
4. AirPlay 채널의 MUTE를 해제합니다.
5. 음원을 재생하고 AirPlay 페이더를 천천히 올립니다.

음량은 우선 AirPlay 페이더로 조절합니다. 사용할 때 다른 사람의 재생과 겹치지 않도록 확인하고, 사용 후에는 재생을 멈추고 연결을 해제합니다.

AUX — 13/14번 AUX

1. 음원 재생을 멈추고 13/14번 AUX 페이더를 낮춥니다.
2. AUX 채널을 뮤트한 상태에서 믹서가 놓인 테이블 오른쪽 측면의 AUX 연결부에 재생 기기를 연결합니다. USB-C(C타입)·8핀 어댑터가 준비되어 있으니 기기에 맞는 것을 사용합니다.
3. AUX 채널의 MUTE를 해제합니다.
4. 음원을 재생하고 AUX 페이더를 천천히 올립니다.

재생 기기와 믹서 양쪽의 음량을 확인합니다. 믹서에서 음량을 맞춘 뒤 재생 기기 볼륨을 갑자기 크게 올리지 않습니다. 케이블을 뺄 때도 재생을 멈추고 AUX를 먼저 뮤트합니다.

믹서 중간의 빨간색 AUX 노브와 아래쪽 ‘AUX’ 라벨이 붙은 13/14 채널은 역할이 다릅니다. 유선 음원의 크기는 13/14 페이더로 조절합니다.

모니터 스피커 조절

메인 스피커에서 들리는 크기와 연주자 쪽 모니터에서 들리는 크기는 별도로 조절합니다.

• 각 채널의 맨 위 빨간색 MON 노브: 해당 보컬·악기를 모니터로 보내는 양입니다.

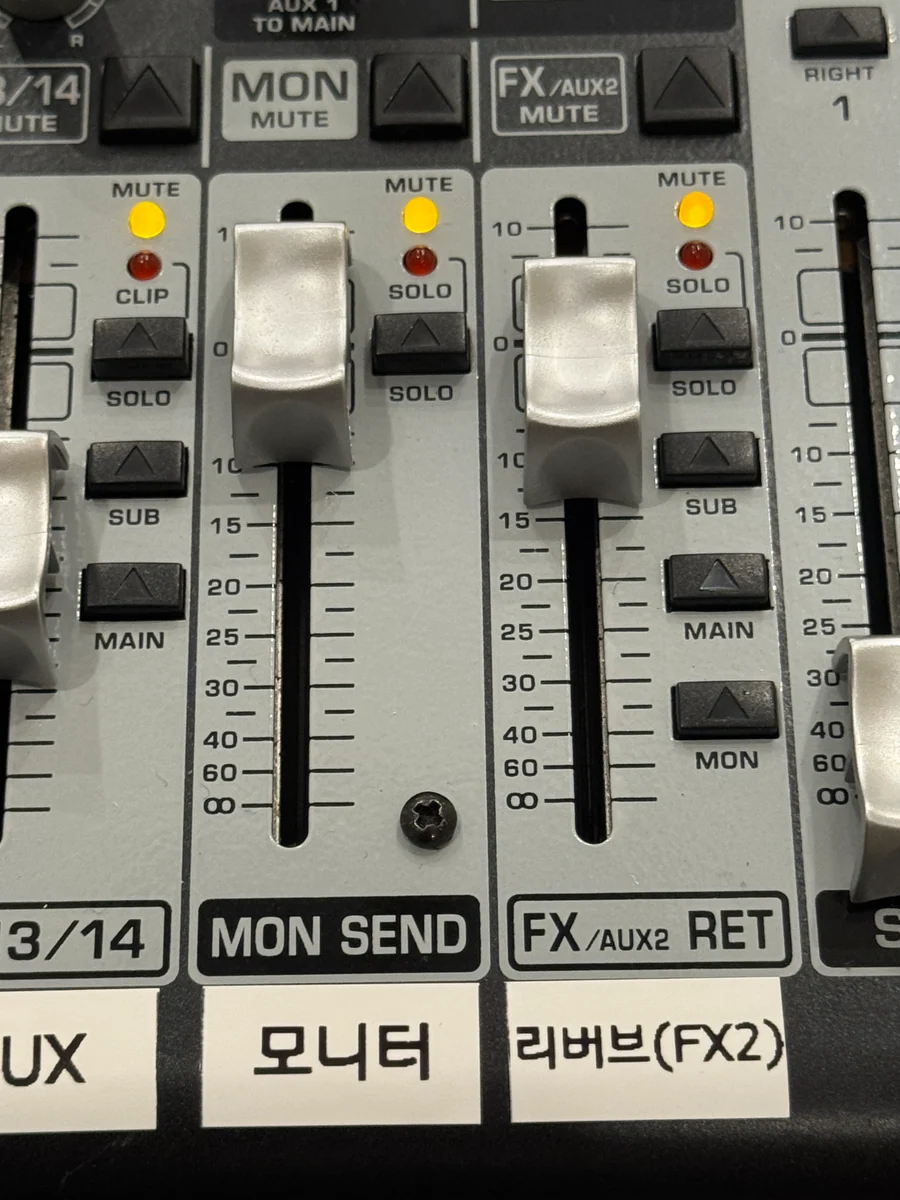

• 모니터 / MON SEND 페이더: 믹서에서 모니터 쪽으로 보내는 전체 양입니다.

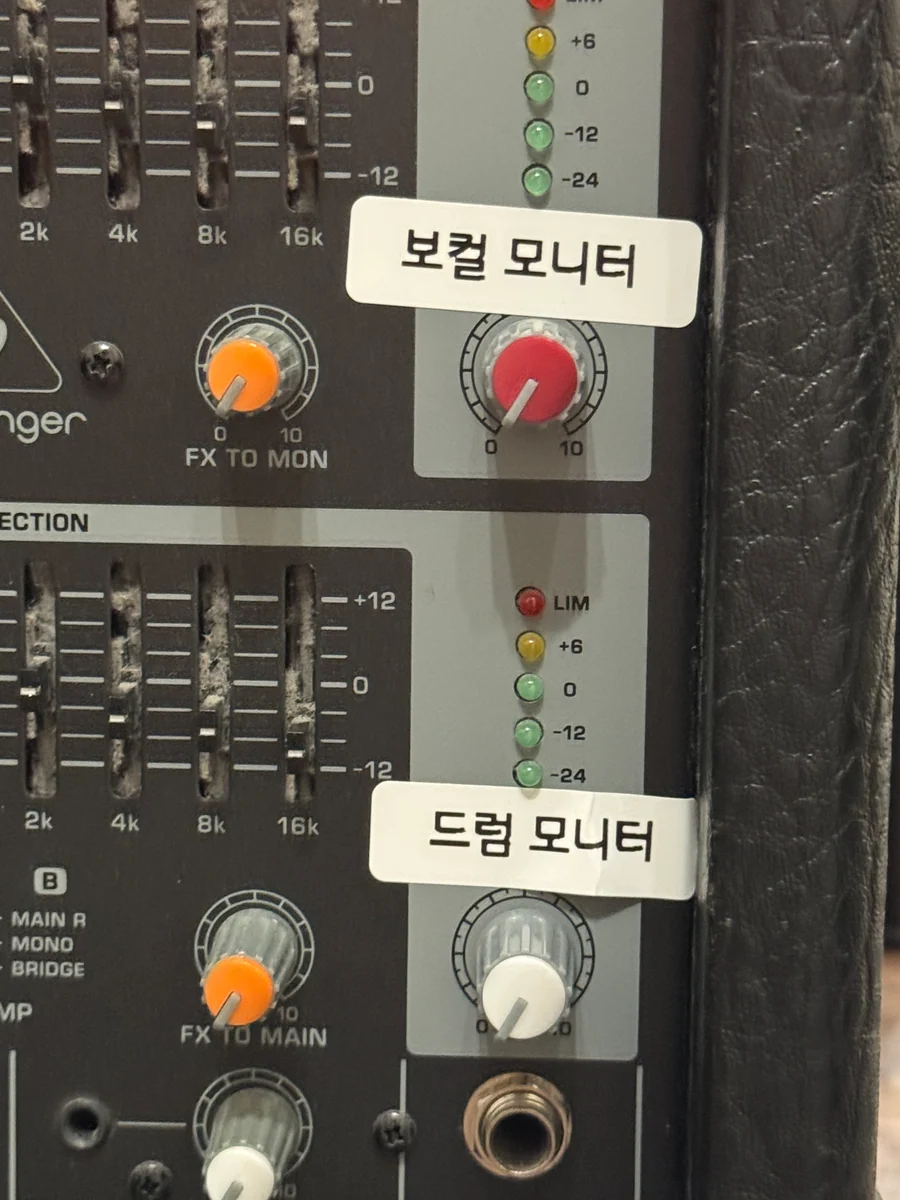

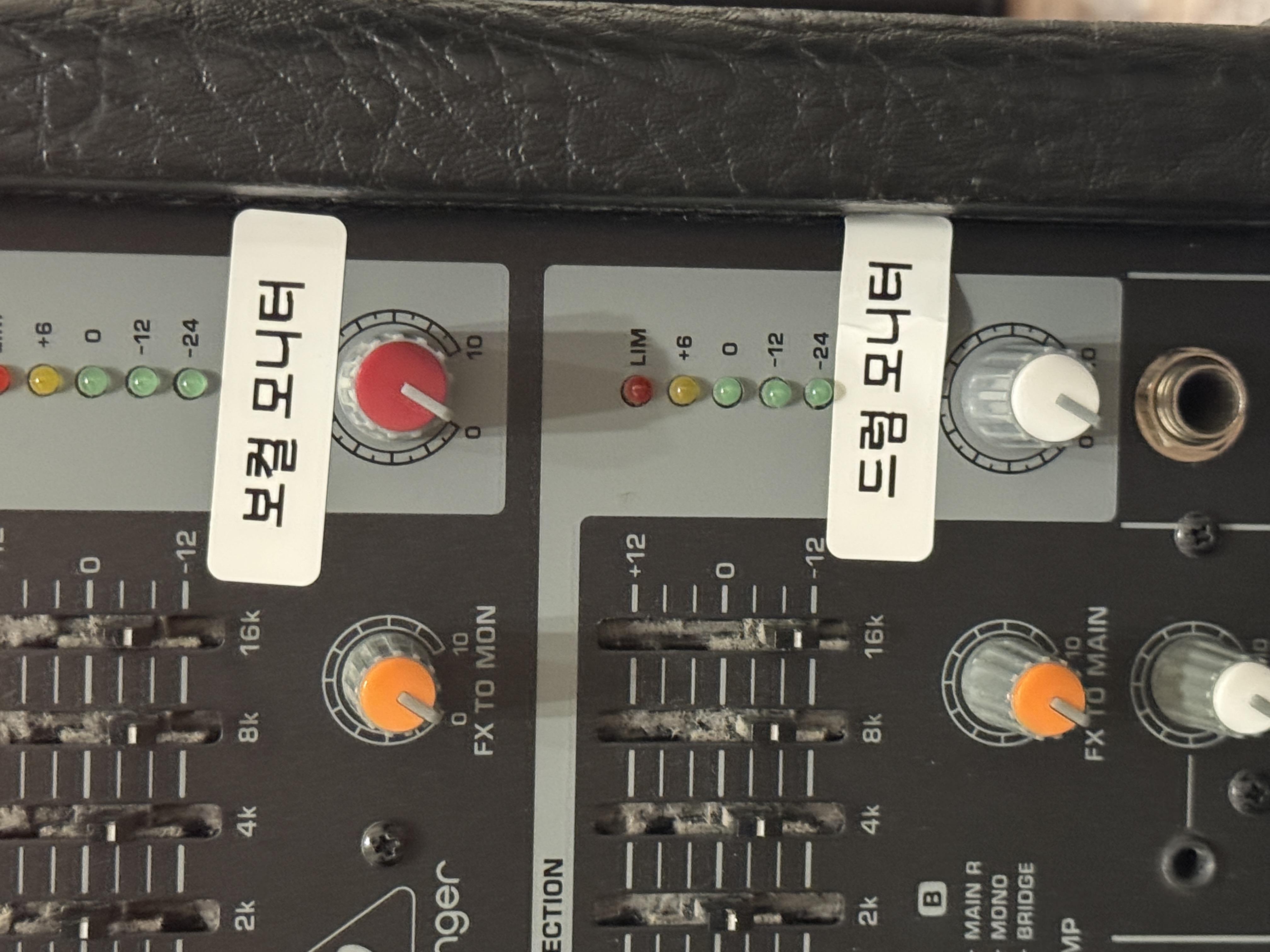

• PMP2000D 파워믹서의 ‘보컬 모니터’·‘드럼 모니터’ 볼륨 노브: 라벨에 해당하는 모니터의 음량을 조절합니다.

전원을 켠 뒤에는 모니터 신호와 MON MUTE 상태를 확인하고, 파워믹서의 볼륨을 낮은 위치에서 조금씩 올려 필요한 크기로 맞춥니다. 모니터 경로를 사용하려면 MON MUTE가 해제되어 있어야 합니다.

내 목소리만 작으면 내 채널의 MON을 확인합니다. 모니터 전체가 크거나 작으면 전체 전송량과 파워믹서의 ‘보컬 모니터’·‘드럼 모니터’ 볼륨을 확인합니다. 여러 조절부를 한꺼번에 올리지 않습니다.

채널 MUTE가 켜져 있어도 모니터 쪽 신호가 남을 수 있습니다. 모니터를 멈출 때는 MON MUTE 또는 파워믹서 볼륨으로 해당 경로를 직접 확인합니다. 전원을 켜거나 끄기 전에는 파워믹서 볼륨을 내려 둡니다.

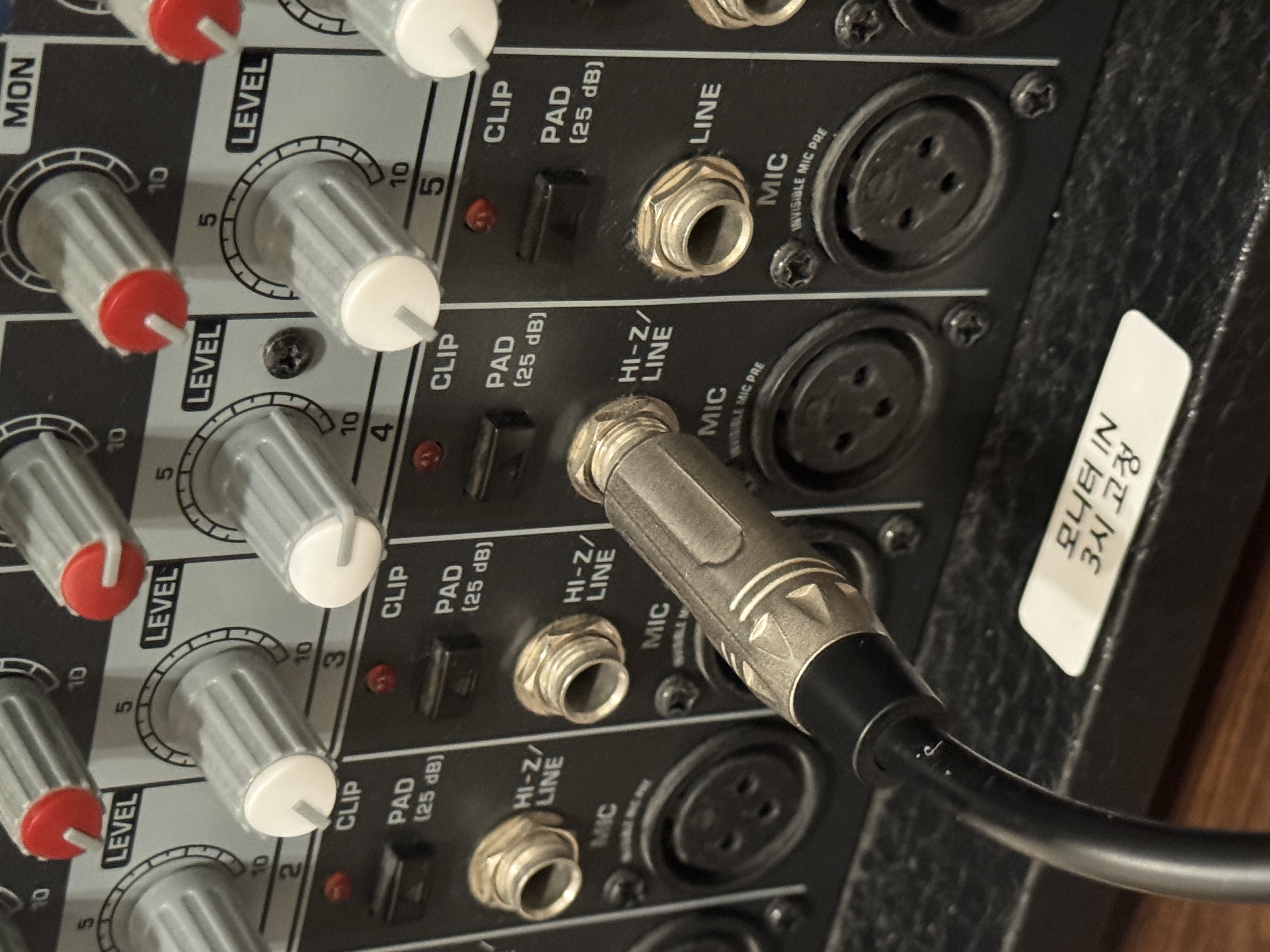

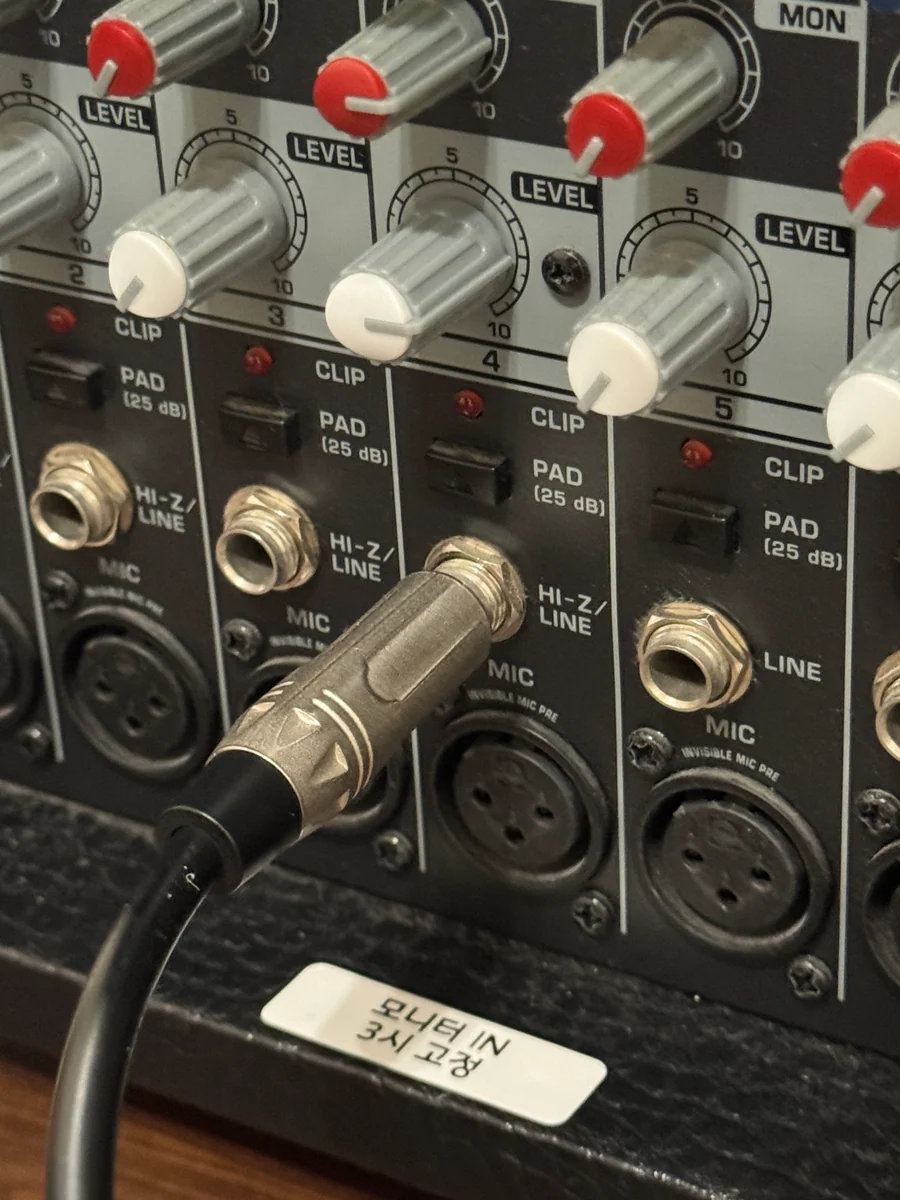

파워믹서에서 ‘모니터 IN 3시 고정’ 라벨이 붙은 입력 LEVEL은 그대로 둡니다. 모니터 음량 조절용 볼륨과 혼동하지 않습니다.

사진 크게 보기 ↗

사진 크게 보기 ↗

사진 크게 보기 ↗

인이어 사용 안내

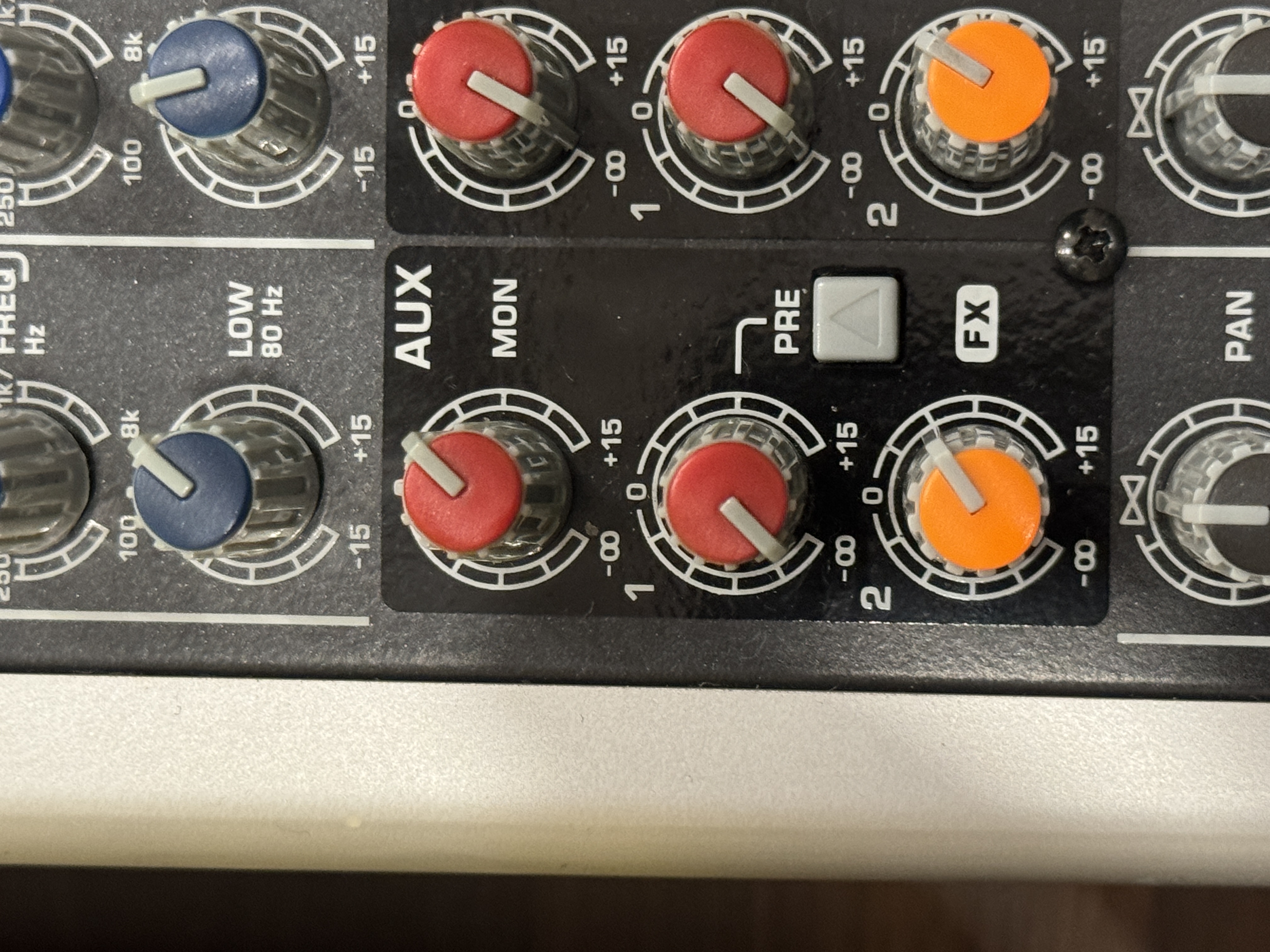

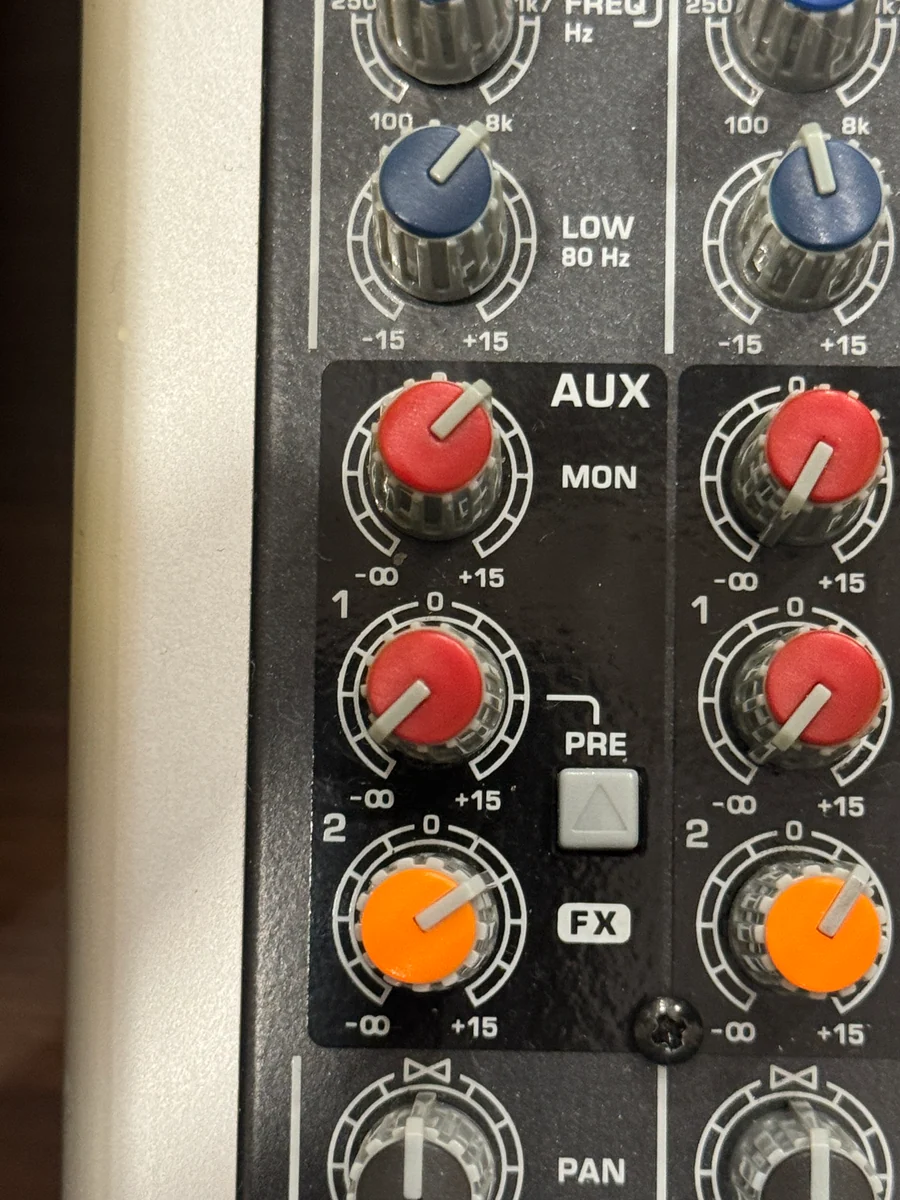

인이어에서는 믹서의 AUX 1(SEND 1) 경로로 보컬과 악기를 받아 듣습니다. 각 채널에서 두 번째 빨간색 ‘1’ 노브를 찾습니다. 첫 번째 빨간 MON은 모니터 스피커용, 맨 아래 주황색 2 / FX(SEND 2)는 리버브용입니다.

사진 크게 보기 ↗

시작하기

1. 인이어 수신기 또는 헤드폰 앰프의 음량을 최소로 낮춥니다.
2. 준비된 인이어 장비에 이어폰을 연결합니다. 믹서의 AUX SEND 단자에 이어폰을 직접 꽂지 않습니다.
3. 인이어로 보낼 채널의 PRE 버튼이 눌려 있는지 확인합니다. PRE를 사용하면 메인 음량 페이더와 별도로 인이어에 보내는 양을 조절할 수 있습니다.
4. 수신기 또는 헤드폰 앰프의 음량을 천천히 올려 편하게 들리는 크기로 맞춥니다.

내 소리와 다른 파트의 소리 맞추기

• 보컬이 작으면 해당 MIC 1·2·3 채널의 빨간 ‘1’ 노브를 조금 올립니다.
• 악기 소리는 BASS·마샬·카타나·KEY 채널의 빨간 ‘1’ 노브로 각각 조절합니다.
• 반주가 필요하면 AirPlay 또는 AUX(13/14) 채널의 빨간 ‘1’ 노브로 보내는 양을 조절합니다.
• 내 귀에 들리는 전체 음량은 수신기 또는 헤드폰 앰프에서 조절합니다. GAIN이나 MAIN MIX를 인이어 개인 음량 조절용으로 바꾸지 않습니다.

여러 사람이 AUX 1 출력을 나눠 쓰면 같은 믹스를 듣습니다. 채널의 빨간 ‘1’ 노브를 바꾸면 함께 사용하는 사람에게도 영향을 주므로 먼저 알립니다. AUX 1은 모노 출력입니다.

PRE는 메인 페이더와 인이어 전송량을 분리하는 설정입니다. GAIN이나 EQ를 바꾸면 인이어 소리에도 영향을 줄 수 있습니다.

전원을 켜거나 끌 때 · 사용을 마칠 때

믹서 채널을 MUTE하거나 페이더를 내려도 인이어 소리가 남을 수 있습니다. 믹서·스피커 전원 버튼을 누르거나 케이블을 연결·분리하기 전에 인이어 수신기 또는 헤드폰 앰프의 음량도 최소로 낮춥니다.

사용을 마치면 개인 장비의 음량을 내린 뒤 이어폰을 분리합니다. 다른 사람이 사용 중인 공용 전송 노브는 임의로 내리지 않습니다.

사용을 마칠 때

인이어 사용자는 믹서·스피커 전원 조작 전에 인이어 수신기 또는 헤드폰 앰프의 음량도 최소로 낮춥니다.

1. 연주와 AirPlay·AUX 음원 재생을 멈춥니다.
2. 믹서에서 사용한 채널을 MUTE로 바꾸고, 나머지 채널도 뮤트 상태인지 확인합니다.
3. 모니터 파워믹서의 ‘보컬 모니터’·‘드럼 모니터’ 볼륨을 내립니다. 인이어 사용자도 수신기 또는 헤드폰 앰프의 음량을 최소로 낮춥니다.
4. 흰색 Tapo 원터치 전원 버튼을 두 번 누릅니다.
5. 메인 스피커가 먼저 꺼지고 믹서가 꺼질 때까지 기다립니다. 버튼을 연타하지 않습니다.
6. 퇴실할 때는 태블릿의 퇴실 절차도 완료합니다.

퇴실 절차에도 오디오 종료가 포함됩니다. 오디오 종료가 확인되지 않으면 나머지 장비의 종료가 보류될 수 있으므로, 전원이 남아 있거나 상태가 불분명하면 운영진에게 확인합니다. 어느 방법으로 종료하든 먼저 뮤트와 모니터·인이어 볼륨을 확인합니다. 믹서·스피커의 물리 전원 스위치는 그대로 두고, 전체 멀티탭을 끄지 않습니다.

소리가 안 나거나 문제가 있을 때

주의사항

• GAIN·팬텀 전원(+48V)·배선·출력 경로는 임의로 변경하지 않습니다.
• 사진 속 페이더·노브 위치를 고정값으로 간주하지 않습니다.
• 마이크·악기 연결을 변경해야 한다면 운영진에게 확인합니다. 믹서에 꽂힌 기존 케이블을 임의로 옮기지 않습니다.
• 오른쪽 9밴드 그래픽 EQ는 전체 소리에 영향을 주므로 개인 음색 조절용으로 움직이지 않습니다.
